H30S 1090NP 四网

H30S 1090NP 四网是一款超紧凑型无风扇嵌入式工业网络主机，基于 Intel Gemini Lake / Gemini Lake-R 低功耗平台打造，  集成 4 个 2.5G RJ45 网络接口，支持 DDR4 SO-DIMM 内存、SATA、M.2 Key-M SSD 与 mSATA 多种存储方案，  并提供 mPCIe、SIM 卡槽、J_COM 和 J_GPIO 扩展能力。产品采用全金属超薄机箱与被动散热结构，  适合需要低功耗、静音运行和长期稳定性的工业网络与边缘应用场景。

产品亮点

• Intel Gemini Lake 低功耗平台：基于 Gemini Lake / Gemini Lake-R 平台，适合 7×24 小时稳定运行。

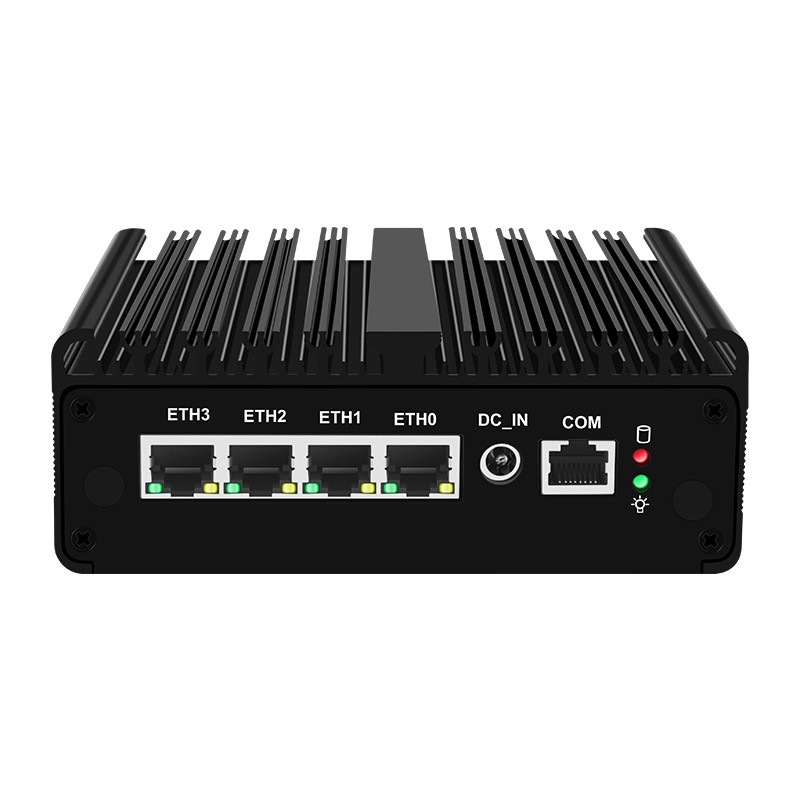

• 4个2.5G RJ45网口：搭载 4 个 Intel I226V 网络控制器，支持高速、稳定的多端口网络连接。

• DDR4 SO-DIMM内存：支持 DDR4 SO-DIMM 260Pin 1.2V 内存，最高容量 8GB，最高频率 2400MHz。

• 多存储架构：支持 SATA、M.2 Key-M SSD 和 mSATA，可根据系统盘、数据盘或缓存需求灵活配置。

• 丰富扩展能力：提供 mPCIe 扩展接口、SIM 卡槽、J_COM 和 J_GPIO，便于连接通信模块与工业外设。

• DP + HD双显示输出：支持 DP 与 HD 显示接口，便于本地调试、监控显示和可视化应用。

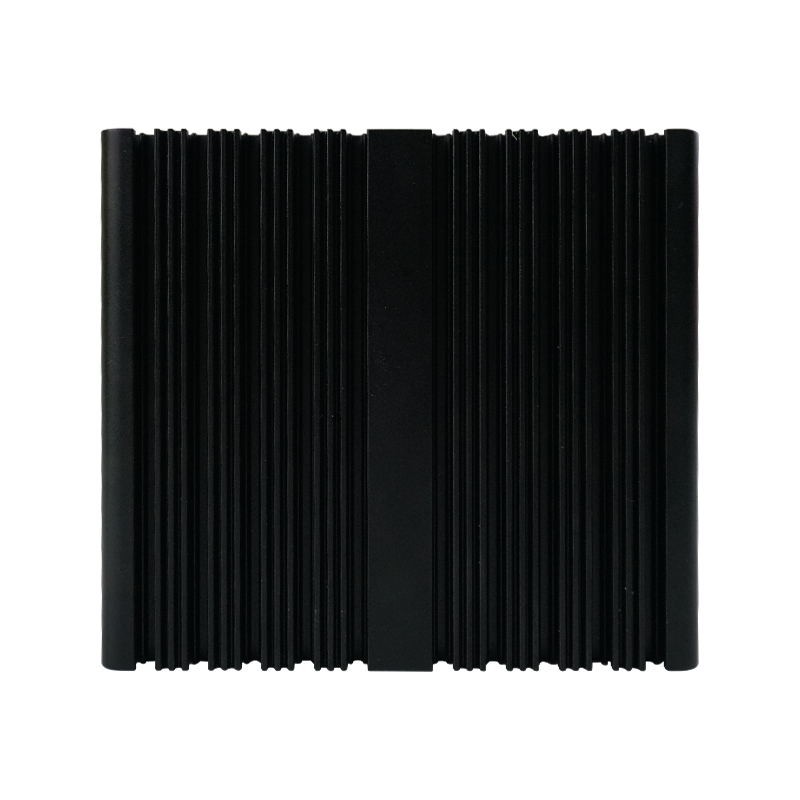

• 无风扇被动散热：采用金属机箱与被动散热结构，运行安静，减少灰尘进入和风扇维护需求。

• 超紧凑机身：整机尺寸约 136 × 126 × 40 mm，适合小型机柜、弱电箱和空间受限部署环境。

核心规格

• 产品型号：H30S 1090NP 四网

• 处理器平台：Intel Gemini Lake / Gemini Lake-R

• 封装：FCBGA1090

• 内存：DDR4 SO-DIMM，最高 8GB，最高频率 2400MHz

• 网络：4 × 2.5GbE RJ45，Intel I226V 控制器

• 存储：1 × SATA 2.0，1 × M.2 Key-M SSD，1 × mSATA

• 扩展：1 × mPCIe

• 显示：1 × DP，1 × HD

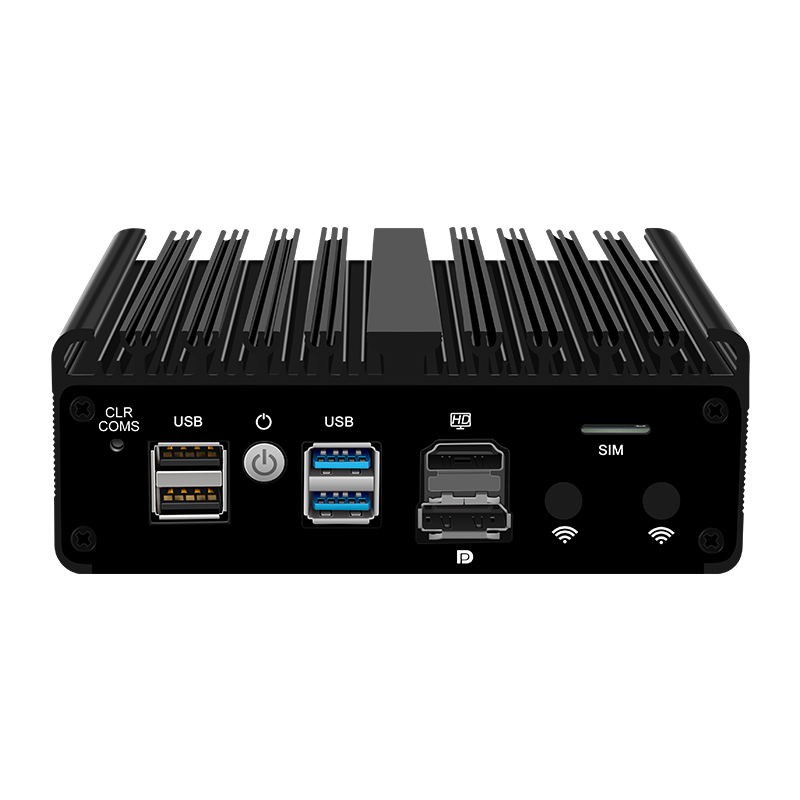

• USB：2 × USB-A 3.0，2 × USB-A 2.0

• 串口：1 × RJ45 COM RS232，1 × J_COM，支持 RS232 或 RS485

• 其他接口：1 × SIM 卡槽，1 × J_GPIO，1 × F_Panel，2 × 预留天线孔

• 散热方式：被动散热，无风扇设计，建议保持空气流通

• 供电：DC 12V 4A 或更高

• 整机尺寸：136 × 126 × 40 mm

• 设备重量：约 0.65 KG，含配件包装重量约 1.25 KG

• 工作温度：0°C 至 50°C

• 工作湿度：5% 至 90% 相对湿度，无凝露

应用场景

• 网络安全设备

• 物联网边缘网关

• 工业控制终端

• 工业控制自动化

• 嵌入式终端设备

• 轻量级边缘计算应用

• 小型机柜、弱电箱及空间受限部署环境
