FP7N4L 主板

核心规格

• 产品型号：FP7N4L

• 处理器平台：AMD Ryzen 7000/8000 Series，Zen 4 架构

• 封装：FP7

• 内存：DDR5 SO-DIMM，最高 64GB，最高频率 5600 MT/s

• 存储：1 × M.2 Key-M 2280，PCIe x4；3 × M.2 Key-M 2280，PCIe x2

• 网络：2 × 2.5GbE RJ45，Intel I226V 控制器；2 × 10GbE RJ45，Marvell AQC113 控制器

• 扩展接口：1 × M.2 Key-E 2230，PCIe 信号；1 × M.2 Key-B 3052，USB 3.1 + USB2.0 信号

• 显示：1 × DP，1 × HD，AMD Radeon 集成显卡

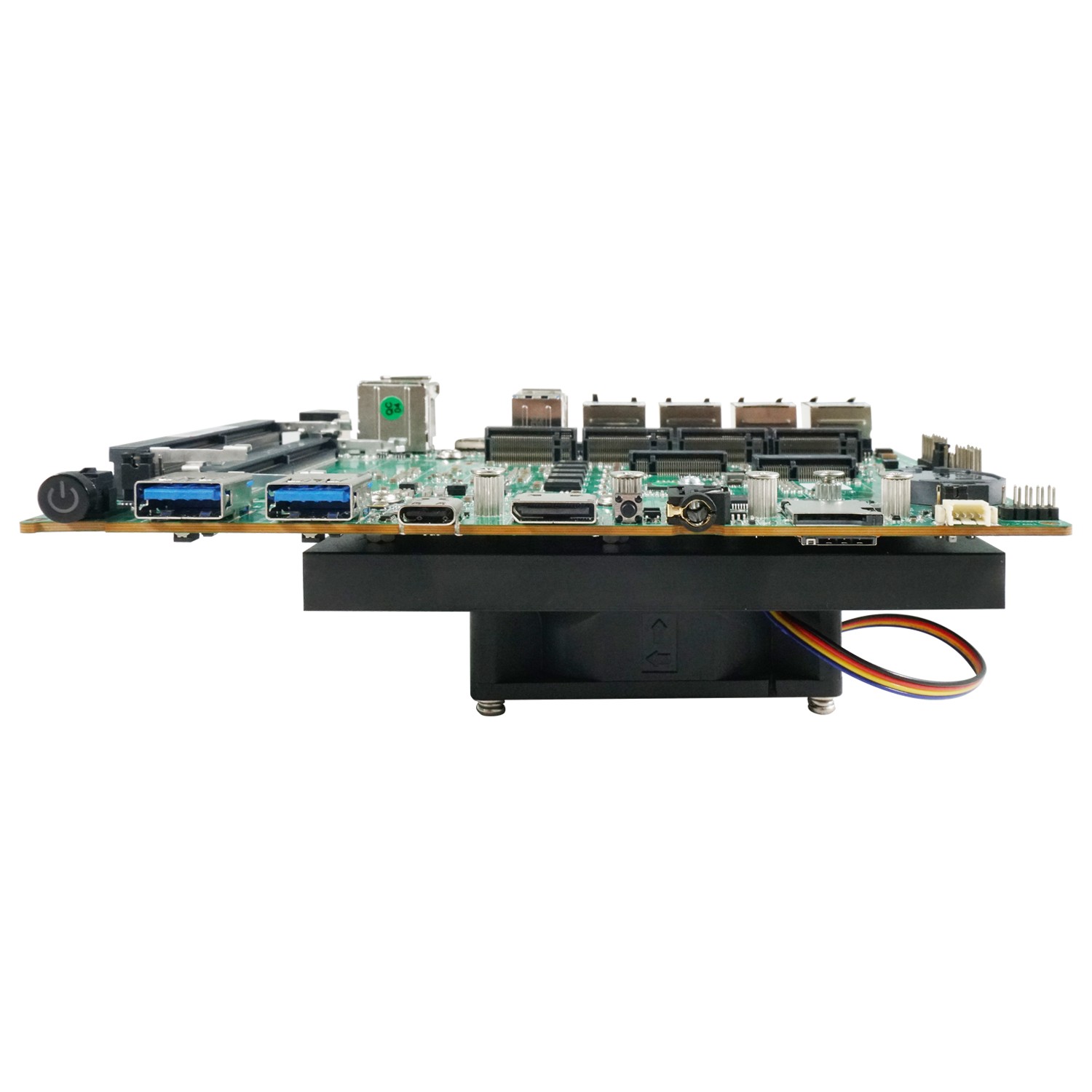

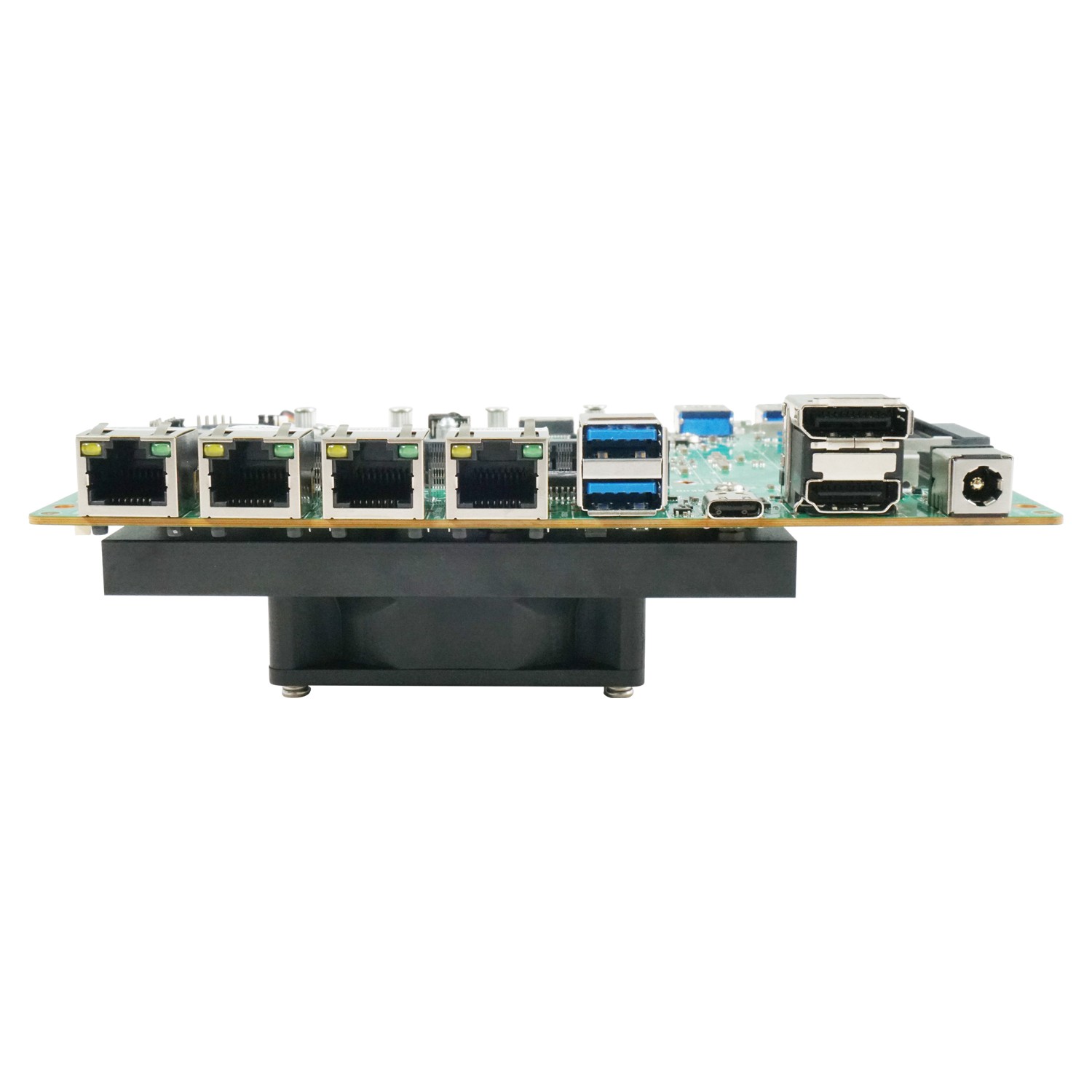

• 后置接口：4 × RJ45，4 × USB-A 3.2 10Gbps，2 × USB-C 4 40Gbps，1 × DP，1 × HD，1 × DC 5.5/2.5mm，1 × OCuLink，1 × Combo Audio Jack，1 × SIM 卡槽，1 × TF 卡槽

• 按键：1 × Power Button，1 × Reset Button

• OCuLink：1 × OCuLink，PCIe x4

• 板载接口：1 × F_USB2.0，1 × F_PANEL，1 × J_COM，1 × J_GPIO

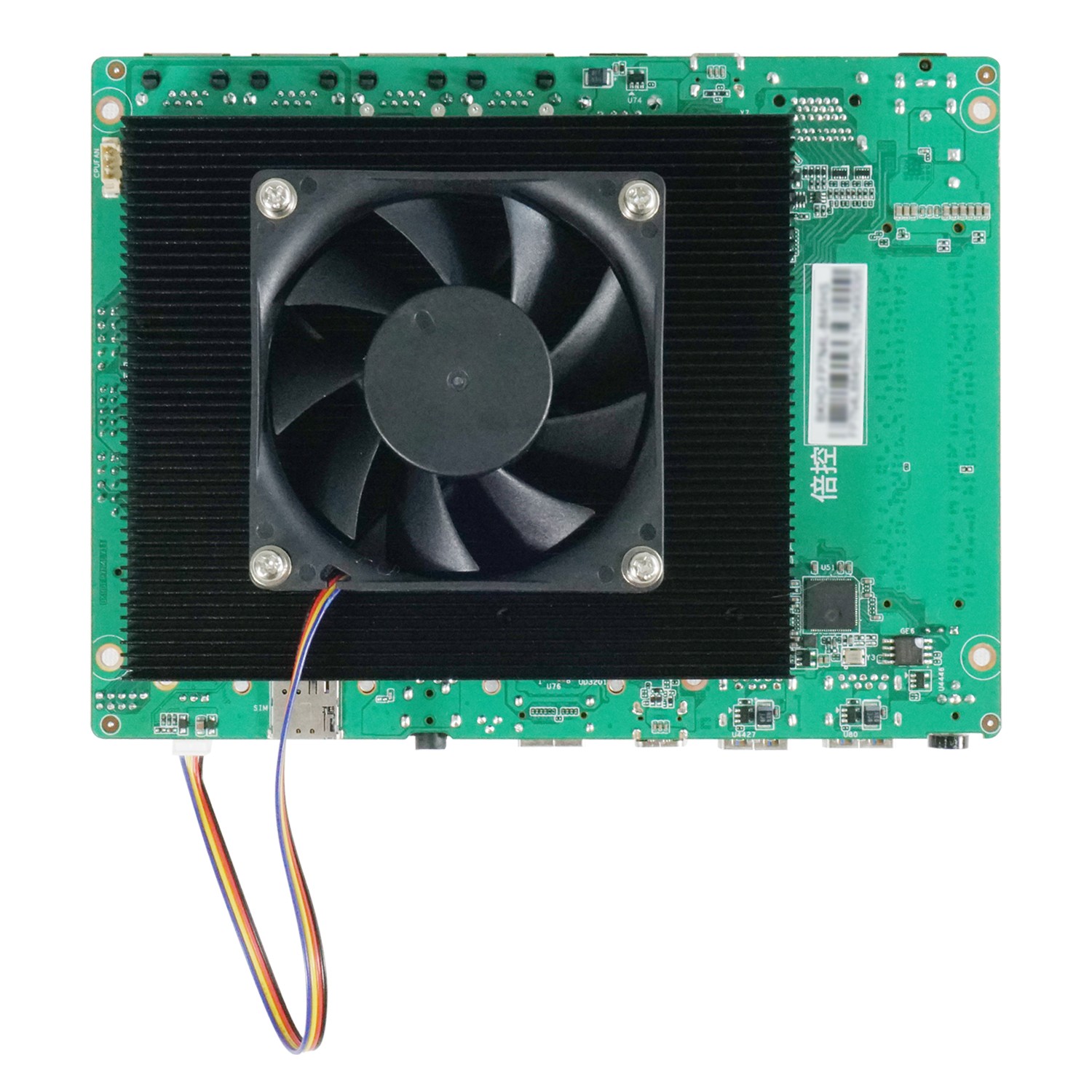

• 风扇接口：1 × CPU_FAN，1 × SYS_FAN

• 供电方式：DC 19V

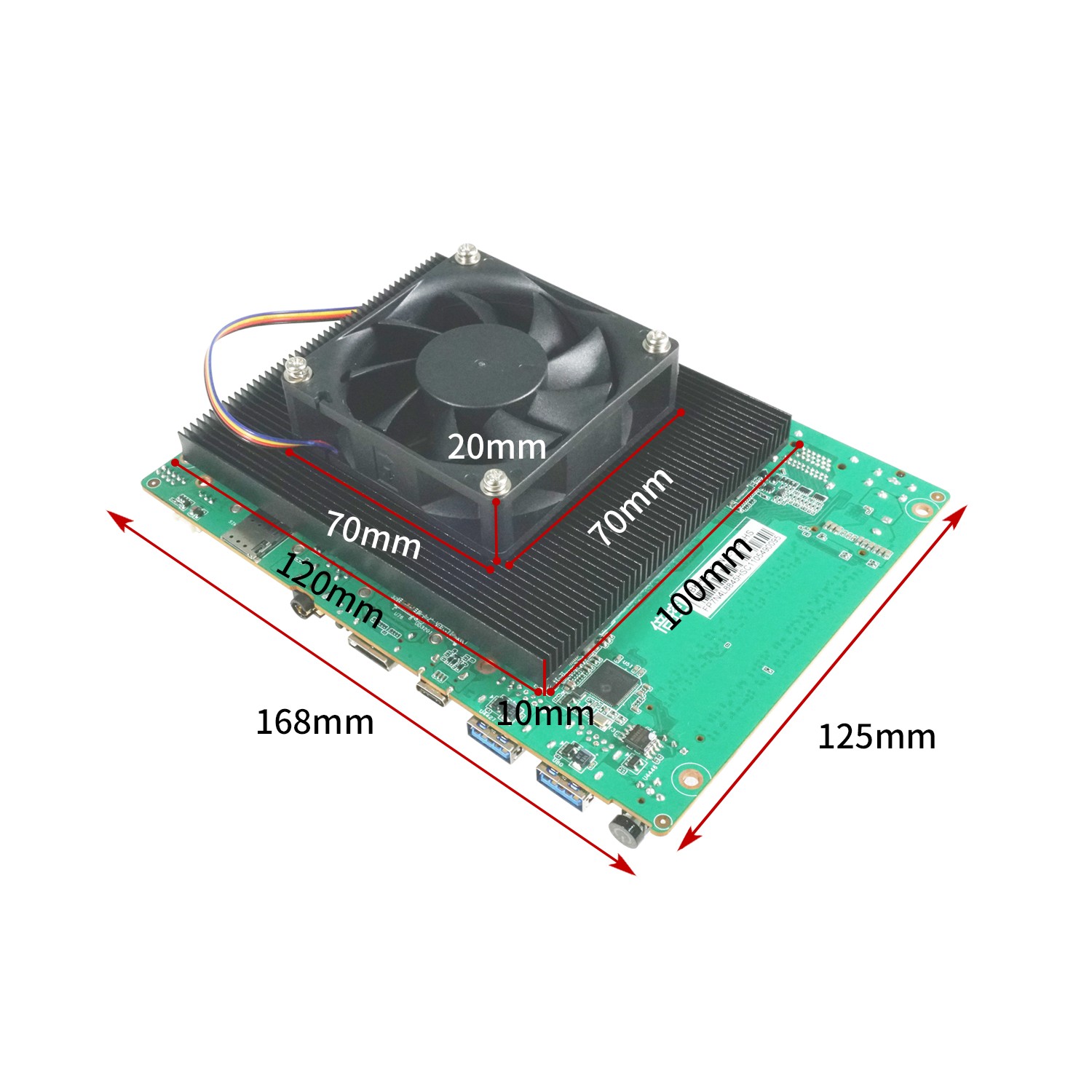

• 主板尺寸：125 × 168 mm

• 工作温度：0°C 至 60°C

• 存储温度：-20°C 至 75°C

• 工作湿度：5% 至 95% 相对湿度，无凝露

产品特点

• 基于 AMD Ryzen 7000/8000 Series FP7 平台，采用 Zen 4 架构，适合高性能嵌入式计算应用。

• 支持 DDR5 SO-DIMM 内存，最高 64GB，最高 5600 MT/s，满足高带宽数据处理和多任务应用需求。

• 集成 2 个 10GbE 网口和 2 个 2.5GbE 网口，兼顾高速上联、本地接入和多网段网络部署。

• 提供 4 个 M.2 Key-M 2280 存储接口，可构建高速 NVMe SSD 系统盘、缓存盘、数据盘或全闪存存储方案。

• 支持 USB-C 4 40Gbps、USB-A 3.2 10Gbps 和 OCuLink PCIe x4，适合高速外设、扩展设备和专业应用。

• 提供 M.2 Key-E、M.2 Key-B、SIM 卡槽、TF 卡槽、COM 和 GPIO，便于无线通信、蜂窝通信和工业项目集成。

• 支持 DP 与 HD 显示输出，适合系统调试、嵌入式显示终端和工作站类应用。

• 125 × 168 mm 紧凑型主板尺寸，适合小型化边缘设备、高性能网络设备和定制化嵌入式系统。

应用场景

• 高速网络节点

• 边缘计算节点

• 全闪存存储工作站

• 虚拟化平台

• AI 计算节点

• 专业工作站

• 高速数据采集与处理设备

• 嵌入式工业网络系统
