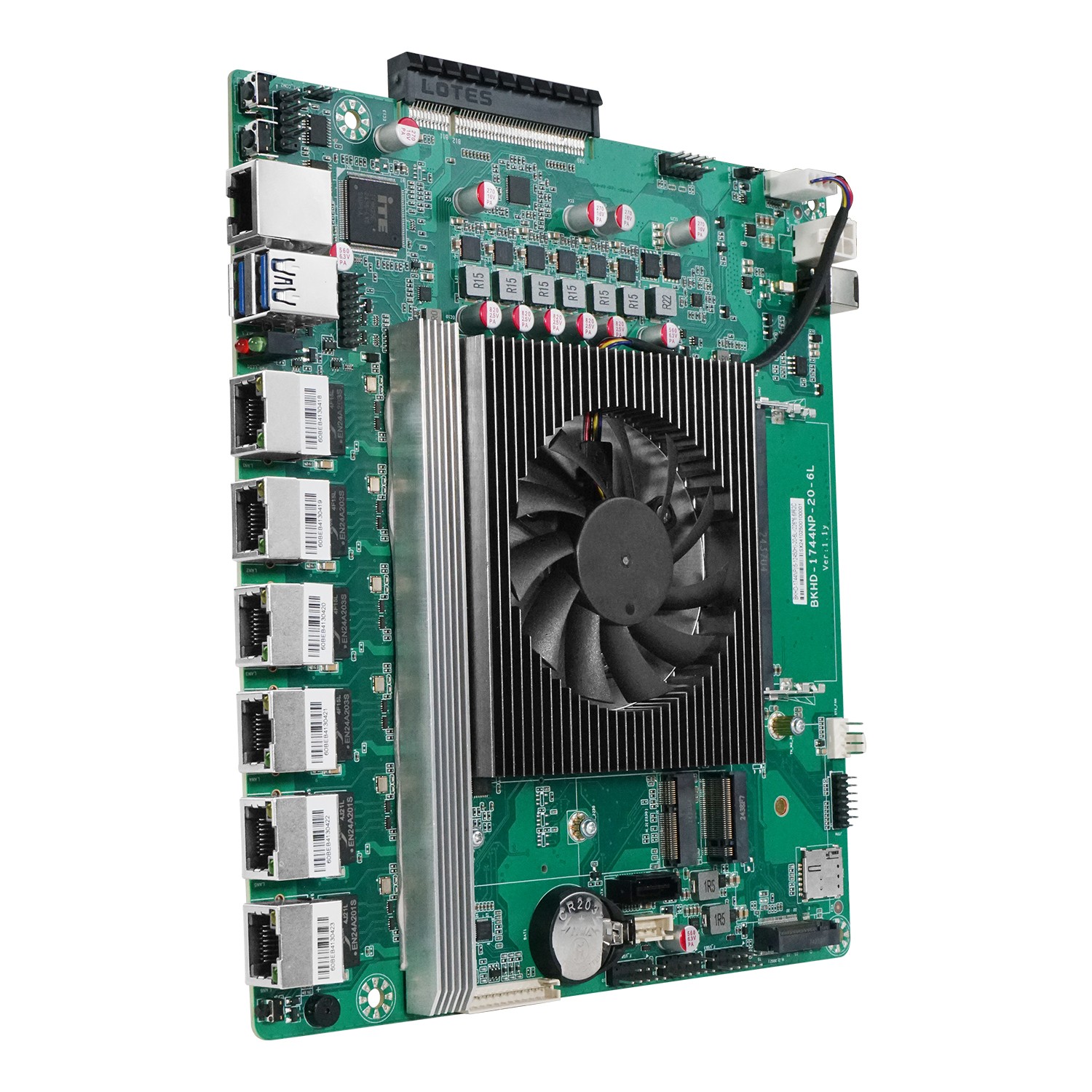

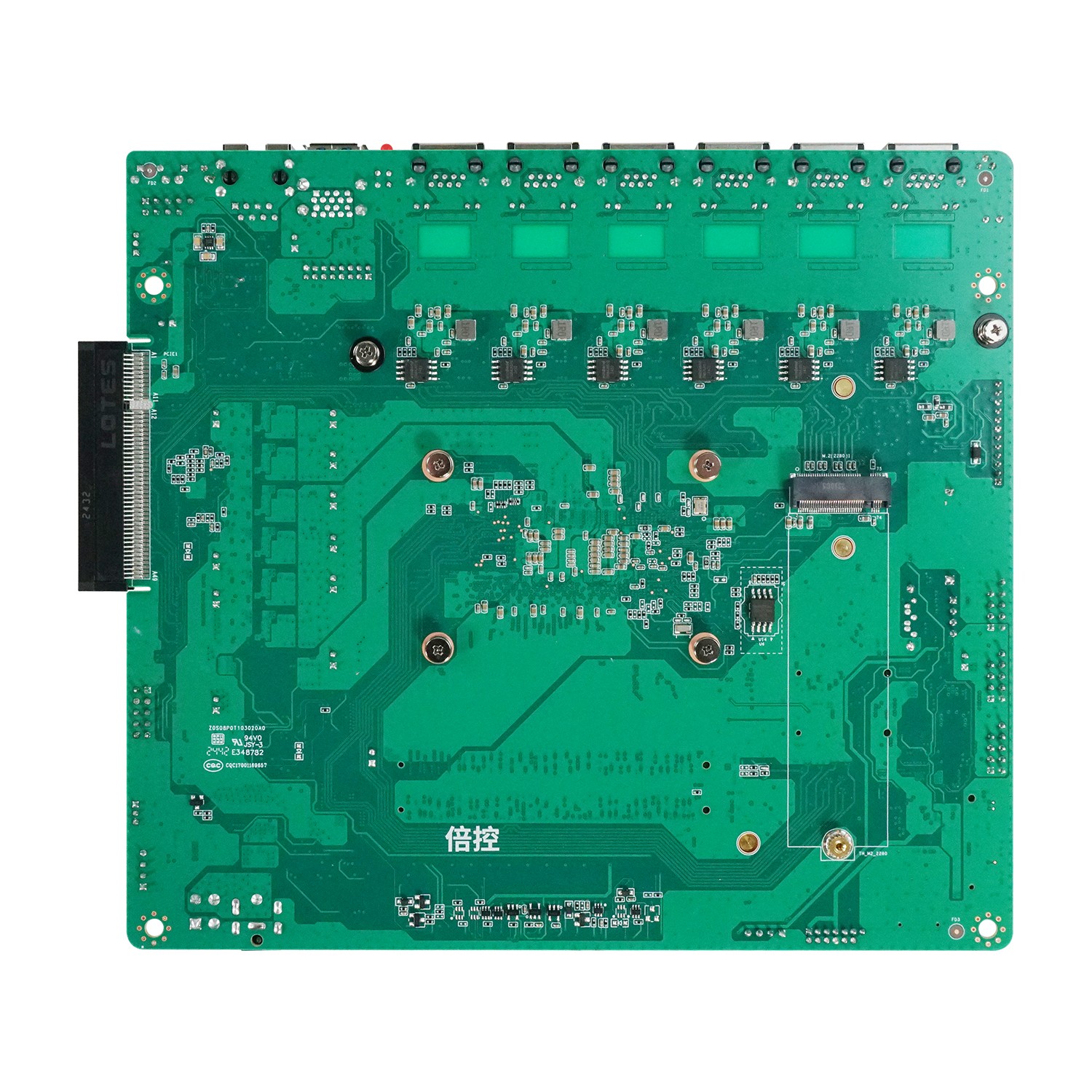

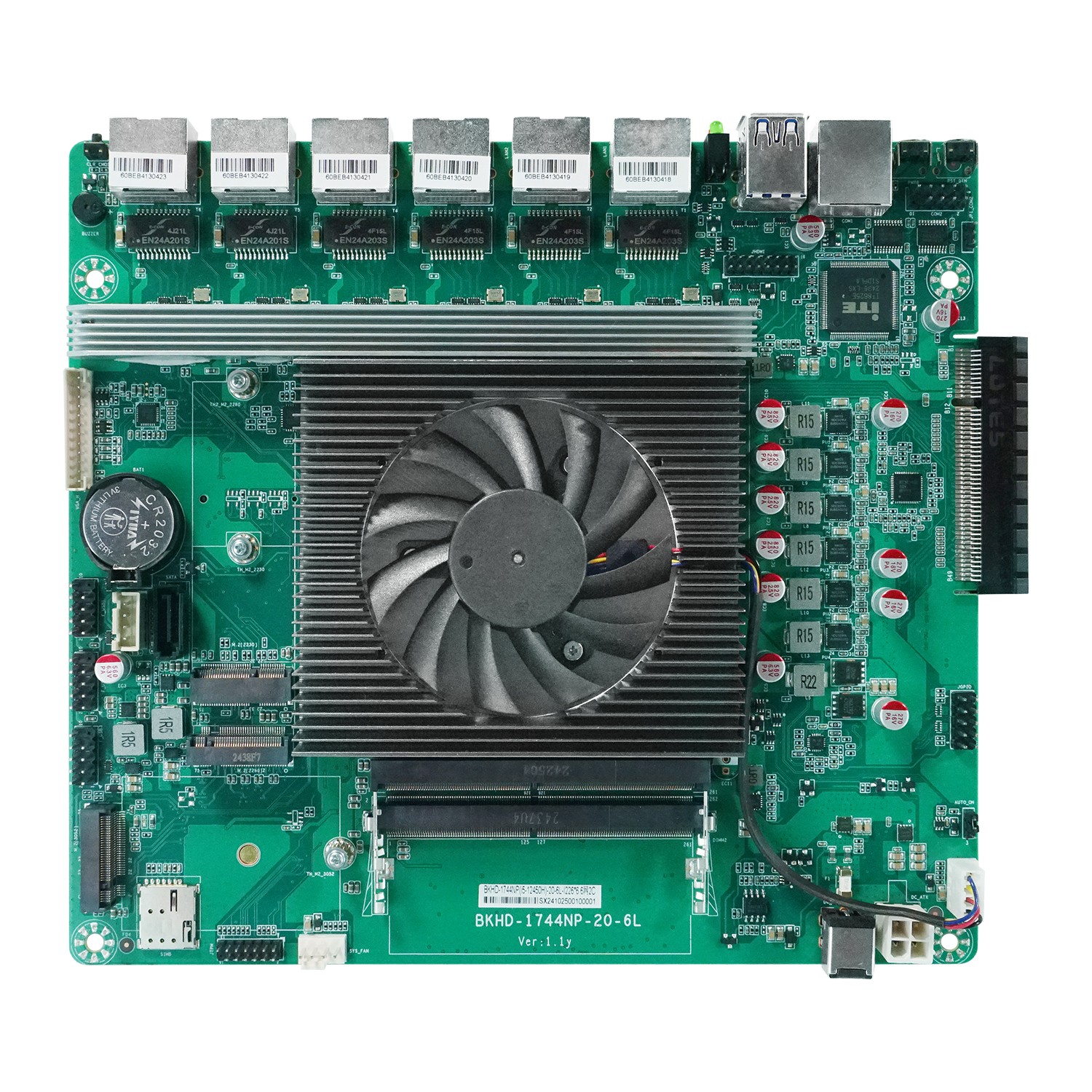

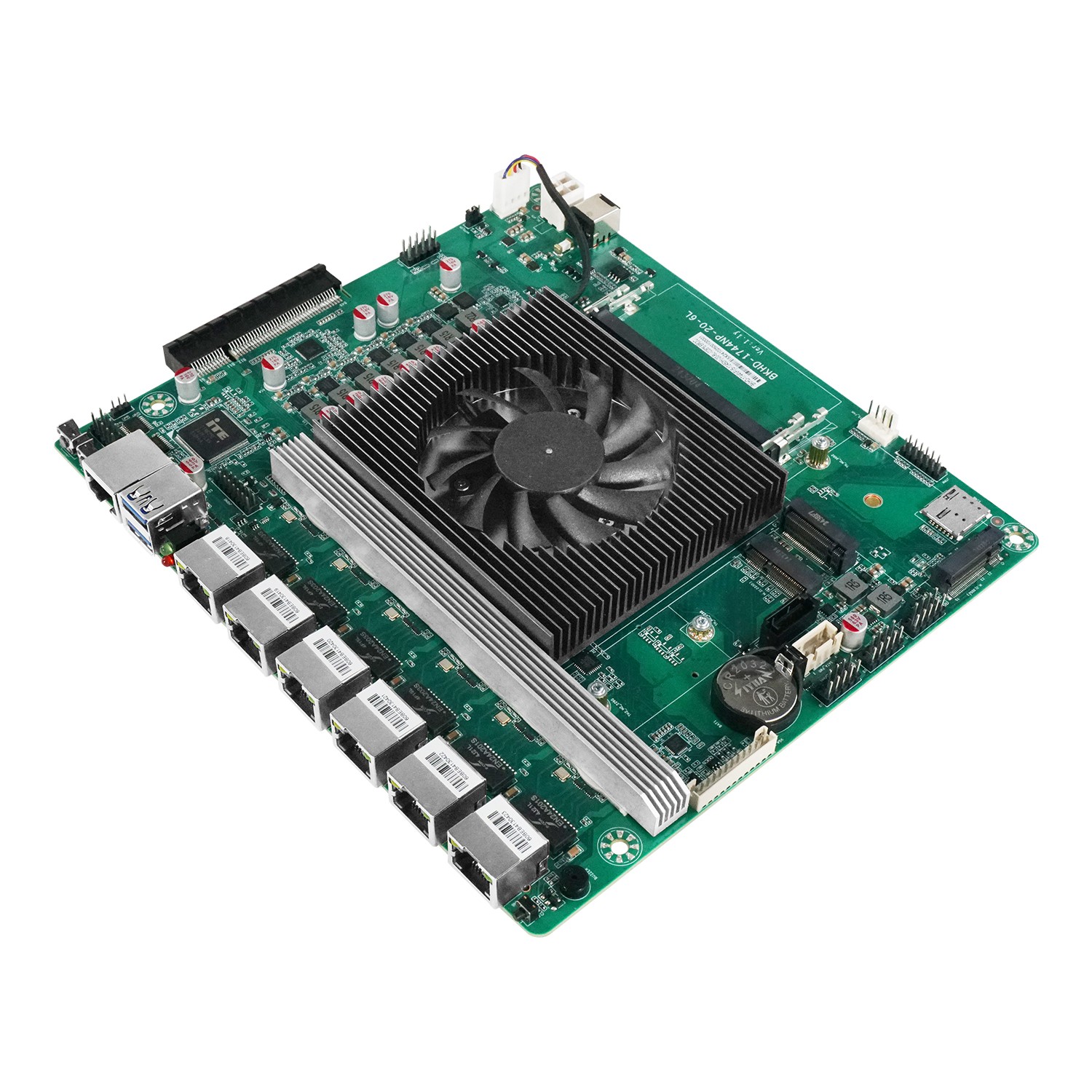

1744NP-20-6L 主板

核心规格

• 产品型号：1744NP-20-6L

• 处理器平台：Intel 12/13 代处理器

• 封装：FCBGA1744

• 主板规格：180 × 200 mm

• 内存：2 × DDR5 SO-DIMM，最高 2 × 48GB，最高频率 4800 MT/s

• 存储：1 × SATA 3.0，2 × M.2 Key-M 2280

• 网络：6 × 2.5GbE RJ45，Intel I226V 控制器

• 扩展：1 × PCIe x8，Gen4

• 模块扩展：1 × M.2 Key-E 2230，PCIe + USB + CNVi 信号；1 × M.2 Key-B 3052，USB 信号

• 显示：1 × J_VGA，1 × J_HD，显示芯片为 Intel UHD Graphics

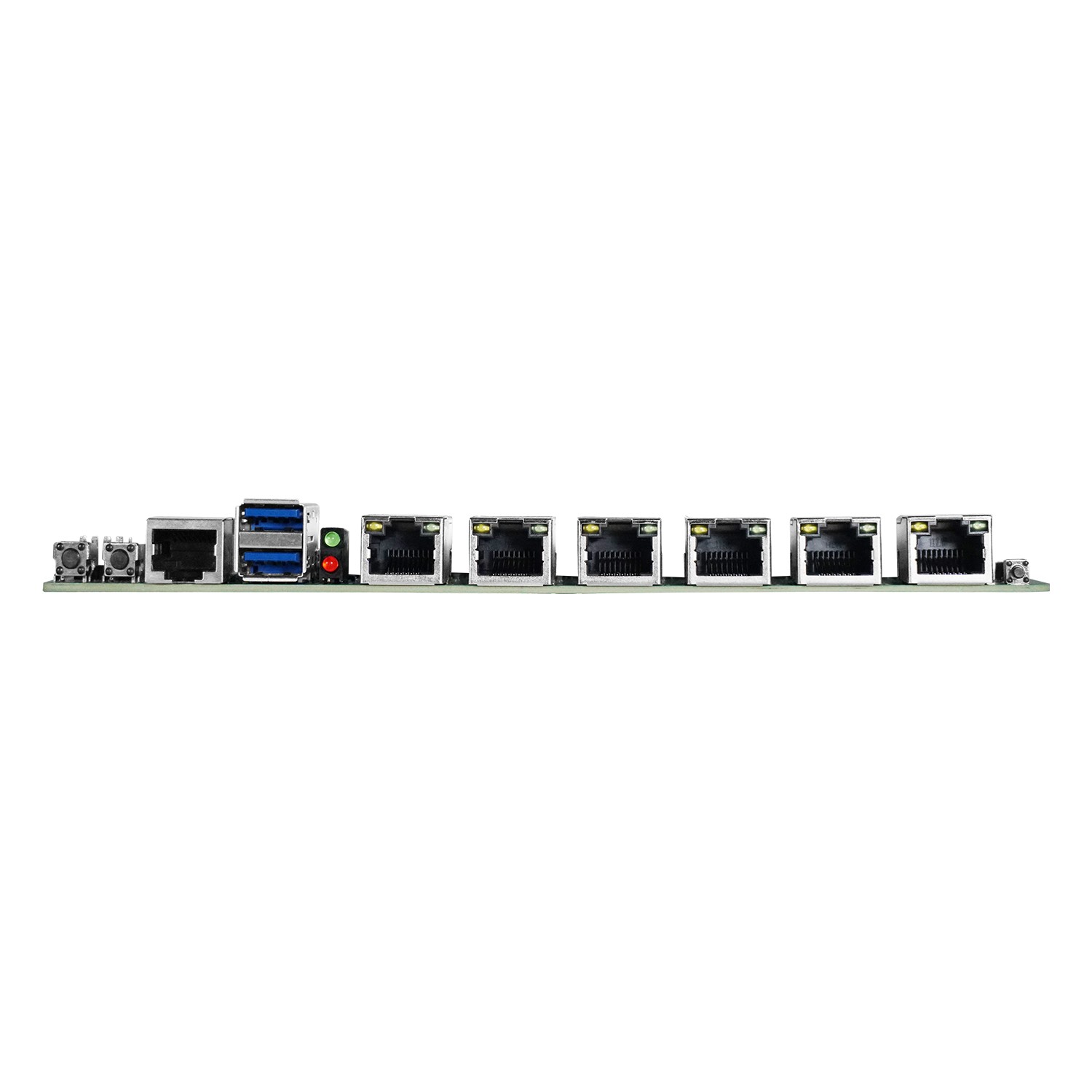

• 后置接口：2 × USB-A 3.2，6 × RJ45，1 × RJ45 COM，PWR LED / HDD LED，1 × Power Button，1 × Reset Button，1 × DC IN 5.5/2.5mm

• 板载接口：1 × SATA Data connector，1 × SATA Power socket，1 × JTPM 2.0，1 × JGPIO，1 × J_COM2，3 × F_USB，1 × SIM Card slot

• USB 扩展：3 × F_USB，可扩展 6 个 USB2.0 接口

• 风扇接口：1 × SYS_FAN，1 × CPU_FAN

• 供电方式：DC ATX 4-pin 或 DC_IN 12V

• 工作温度：-20°C 至 55°C

• 存储温度：-20°C 至 60°C

• 工作湿度：5% 至 90% 相对湿度，无凝露

产品特点

• 支持 Intel 12/13 代处理器平台，适合高性能网络和边缘计算应用。

• 集成 6 个 Intel I226V 2.5GbE 网口，适合中高密度多网口网络部署。

• 支持 DDR5 SO-DIMM 内存，最高容量 96GB，满足多任务和高负载应用需求。

• 配备 2 个 M.2 Key-M 2280 和 1 个 SATA 3.0 接口，兼顾高速系统盘和本地数据存储。

• 提供 PCIe x8 Gen4 扩展接口，便于根据项目需求扩展功能模块。

• 提供 M.2 Key-E、M.2 Key-B、SIM 卡槽、GPIO、COM 和 TPM 2.0 等接口，适合工业项目定制。

• 主板尺寸为 180 × 200 mm，适合嵌入式设备、网络主机和定制化工业设备集成。

• 支持 DC ATX 4-pin 或 DC_IN 12V 供电，适合不同整机结构和项目供电需求。

应用场景

• 企业网络安全网关

• 多网口网络管理设备

• 边缘计算节点

• 工业边缘网关

• 嵌入式网络终端

• 工业自动化控制系统

• 工业通信控制主机

• 轻量级虚拟化平台

• 定制化多网口网络设备
