H30 1168 双网双串

特色功能

• 处理器平台： 第四代 Intel Core 处理器，FCBGA1168 封装

• 内存支持： DDR3L SO-DIMM (1.35V)，最大支持 8GB，支持 1333/1600 MHz

• 网络接口： 2× 千兆 RJ45 (Realtek 8111 控制器)

• 存储接口：

• 1× SATA 3.0 (6Gb/s)

• 1× mSATA 插槽

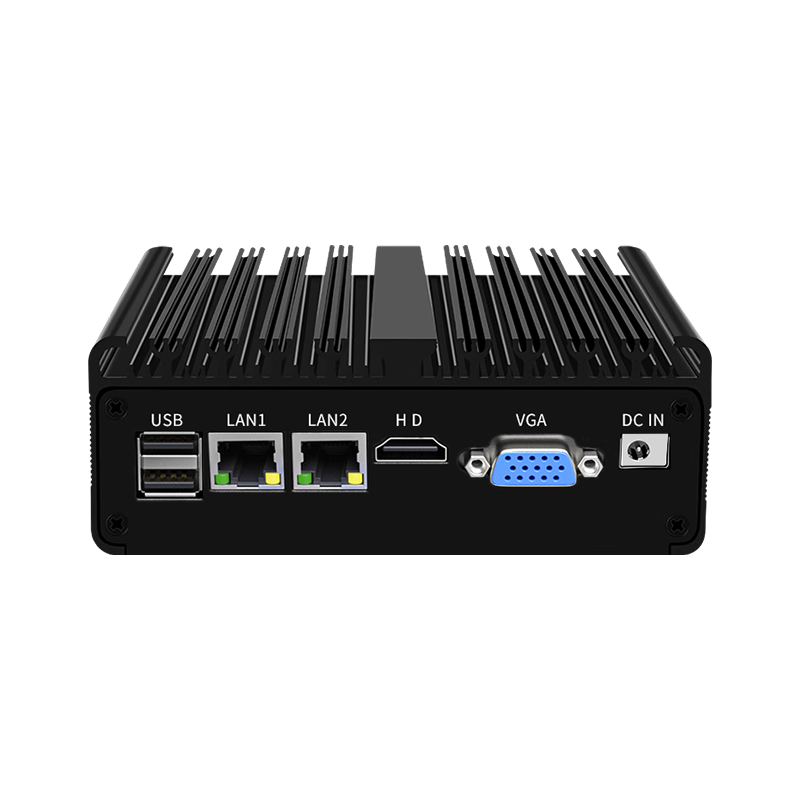

• 前面板接口：

• 1× DC 电源输入接口

• 1× VGA + 1× HD 显示输出

• 2× RJ45 网口

• 2× USB-A 2.0

• 2× 天线孔位（预留）

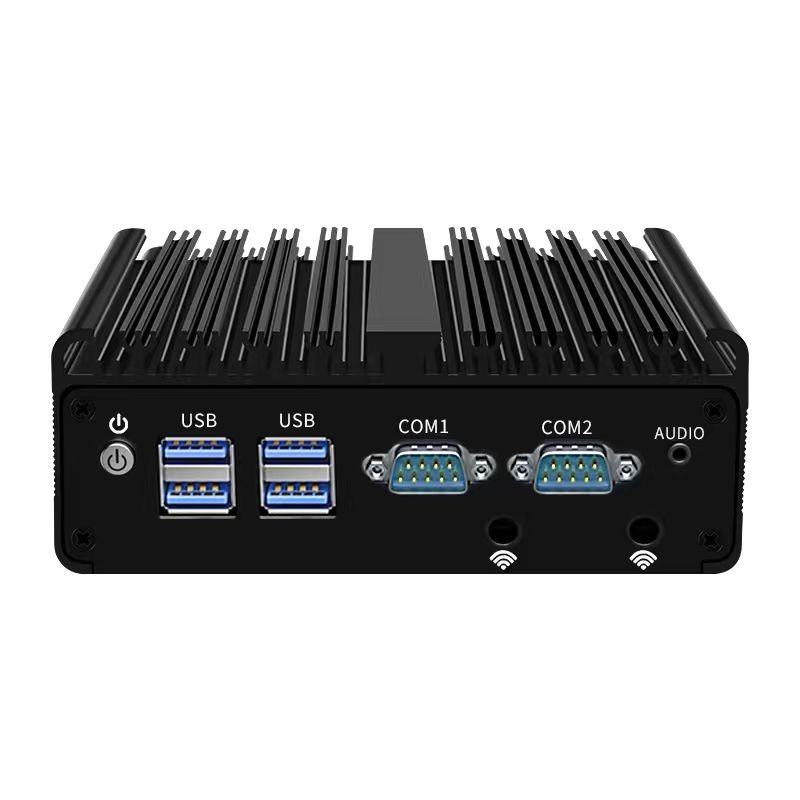

• 后面板接口：

• 1× 开机 / 重启按键

• 4× USB-A 3.0

• 2× DB9 串口 (COM)

• 1× 3.5mm 音频接口

• 扩展能力： 1× mPCIe 插槽，支持扩展无线模块或功能模块

• 散热方式： 无风扇被动散热设计（需保证良好通风环境）

• 紧凑型机身： 整机尺寸 136 × 126 × 40 mm；净重 0.65 kg（含包装 1.25 kg）

• 供电方式： DC 12V，4A 或以上

• 工作环境： 0–50℃，5–90% 相对湿度（无冷凝）

典型应用场景

• 受限空间自动化： 可轻松内嵌于小型电气控制柜、AGV 导航小车或紧凑型机械设备内部。

• 物联网边缘网关： 小巧的体积非常适合部署于现场边缘端，进行数据采集、汇总与协议转换。

• 新零售与数字标牌： 无风扇静音运行配合双屏异显能力，轻松满足 7×24 小时商业多媒体展示需求。

• 传统工业通信： 配备双 RS232 串口，实现与传统工业传感器、PLC 及控制器的无缝数据对接。
