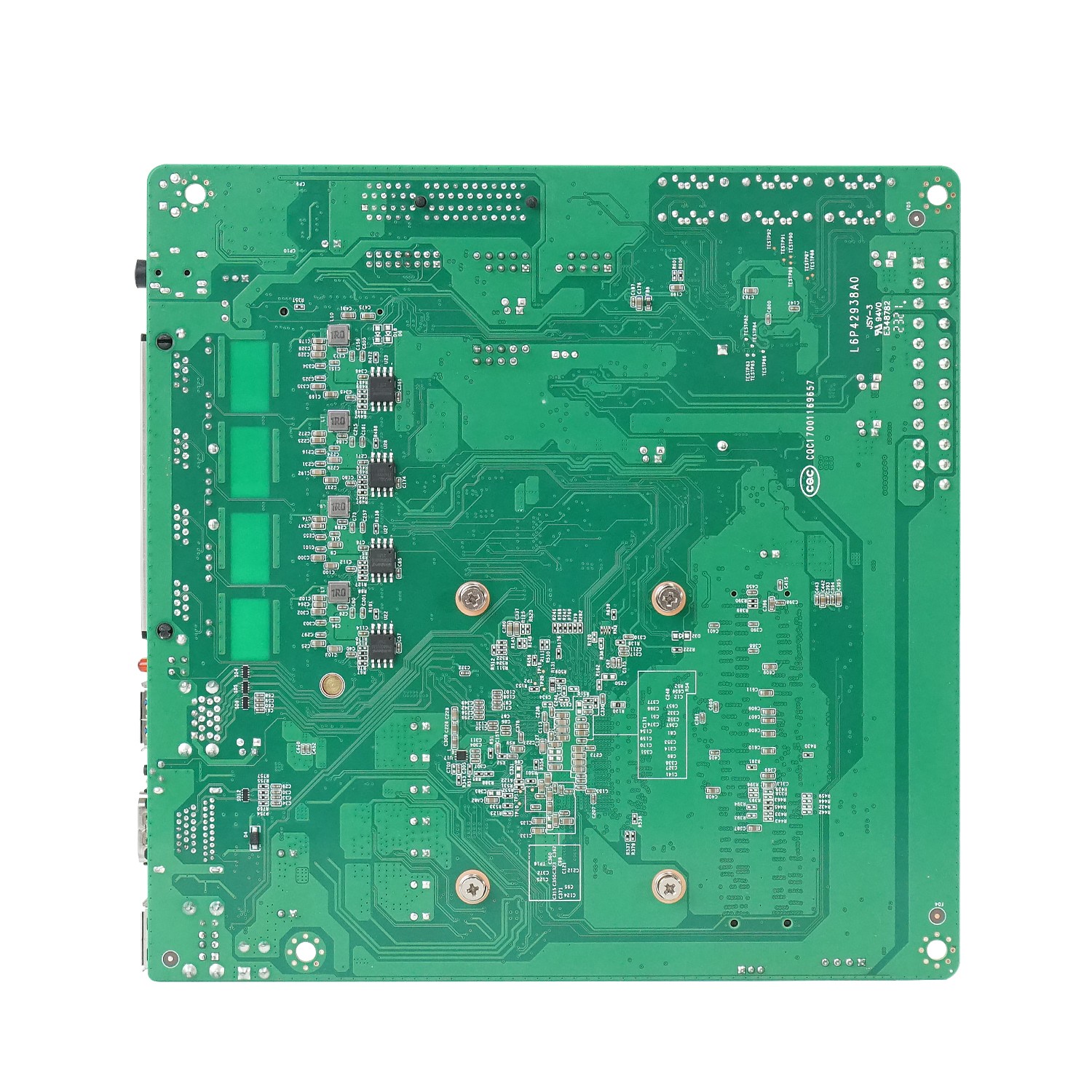

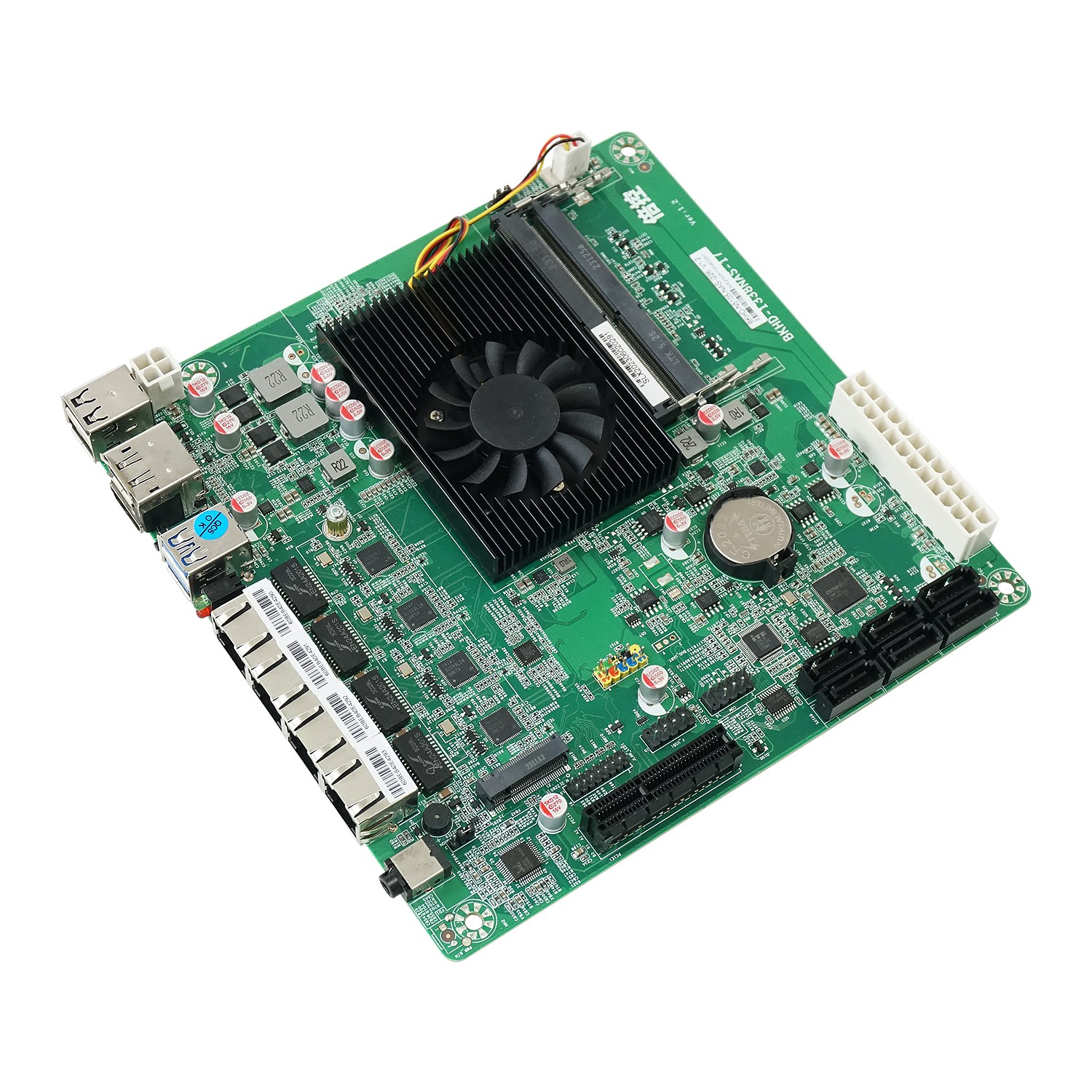

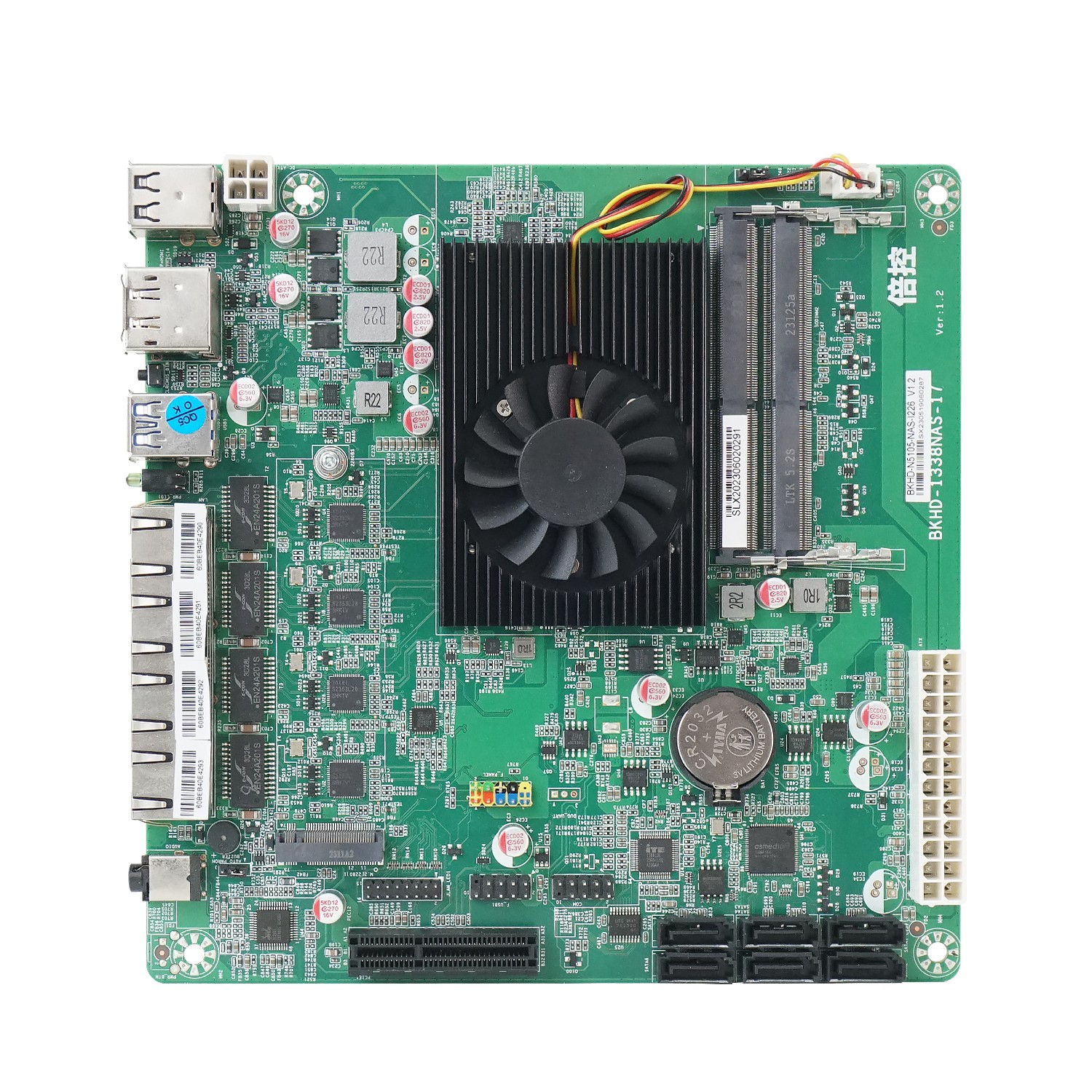

1338NAS-17 主板

核心规格

• 产品型号：BKHD-1338NAS-17

• 处理器平台：Intel Celeron Processor N Series

• 封装：FCBGA1338

• 主板规格：Mini-ITX，170 × 170 mm

• 内存：DDR4 SO-DIMM，最高 16GB，最高频率 2933 MHz

• 存储：6 × SATA 6Gb/s，1 × M.2 Key-M 2280 SSD

• 存储控制：JMB585，PCIe Gen3 x2 转多路 SATA 6Gb/s

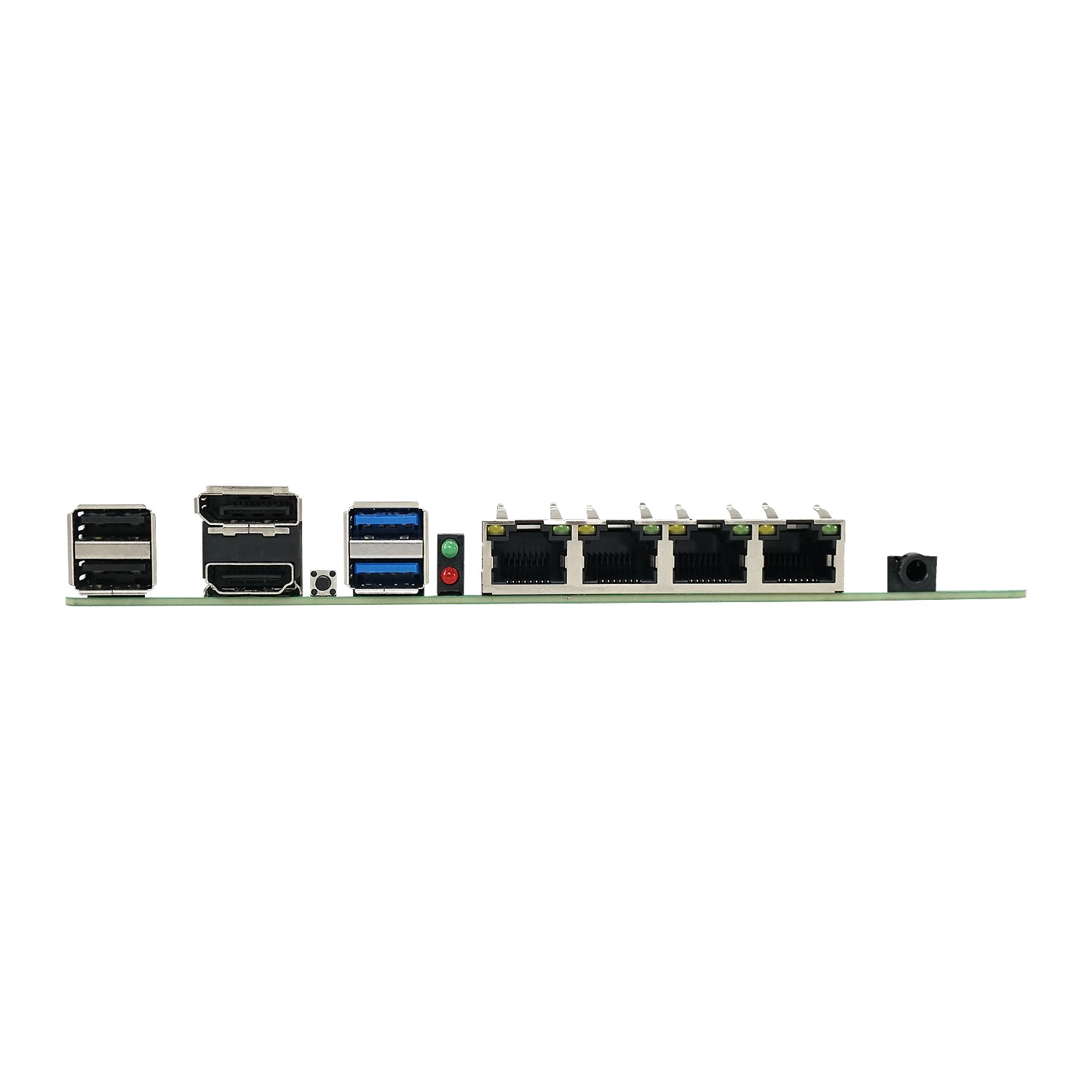

• 网络：4 × 2.5GbE RJ45，Intel I226V 控制器

• 扩展：1 × PCIe x4，PCIe 3.0 x2 信号

• 显示：1 × DP，1 × HD，Intel UHD Graphics

• USB：2 × USB-A 3.0，2 × USB-A 2.0，1 × F_USB 2.0 可扩展 2 个 USB2.0 接口

• 音频：1 × 3.5mm Audio Jack

• 板载接口：6 × SATA Data connector，1 × CPU_FAN，2 × SYS_FAN，1 × F_PANEL，1 × J_COM，1 × J_LAN

• 供电方式：1 × ATX 24-pin，1 × ATX 4-pin

• 工作温度：-20°C 至 55°C

• 存储温度：-20°C 至 60°C

• 工作湿度：5% 至 95% 相对湿度，无凝露

产品特点

• 采用 Mini-ITX 170 × 170 mm 板型，适合紧凑型 NAS 主机和定制化存储设备。

• 提供 6 个 SATA 6Gb/s 接口，可用于多硬盘存储、备份和集中数据管理。

• 搭载 4 个 Intel I226V 2.5GbE 网络接口，提升局域网数据访问和多用户传输效率。

• 支持 1 个 M.2 Key-M 2280 SSD，可作为系统盘、缓存盘或高速本地存储。

• 提供 PCIe x4 扩展接口，便于根据项目需求扩展功能模块。

• 支持 ATX 24-pin + 4-pin 供电，并提供 CPU_FAN 和 SYS_FAN 接口，适合长时间稳定运行。

应用场景

• 家庭网络存储

• 私有云存储系统

• 小型企业文件服务器

• 多盘位 NAS 系统

• 视频监控存储

• 媒体文件服务器

• 边缘数据备份设备

• 工业数据集中存储设备
